Detalhes do produto
Lugar de origem: China
Marca: CHAOXIN
Termos do pagamento & do transporte
Termos de pagamento: T/T
Grau: |
Cu ETP |
Palavra chave: |
Arame de contato de cobre |
OD: |
costume |
Características: |
Condutividade elétrica |
material: |
Outros, de aço |
Qualidade: |
padrão - qualidade |
Grau: |
Cu ETP |
Palavra chave: |
Arame de contato de cobre |
OD: |
costume |
Características: |
Condutividade elétrica |
material: |
Outros, de aço |
Qualidade: |
padrão - qualidade |

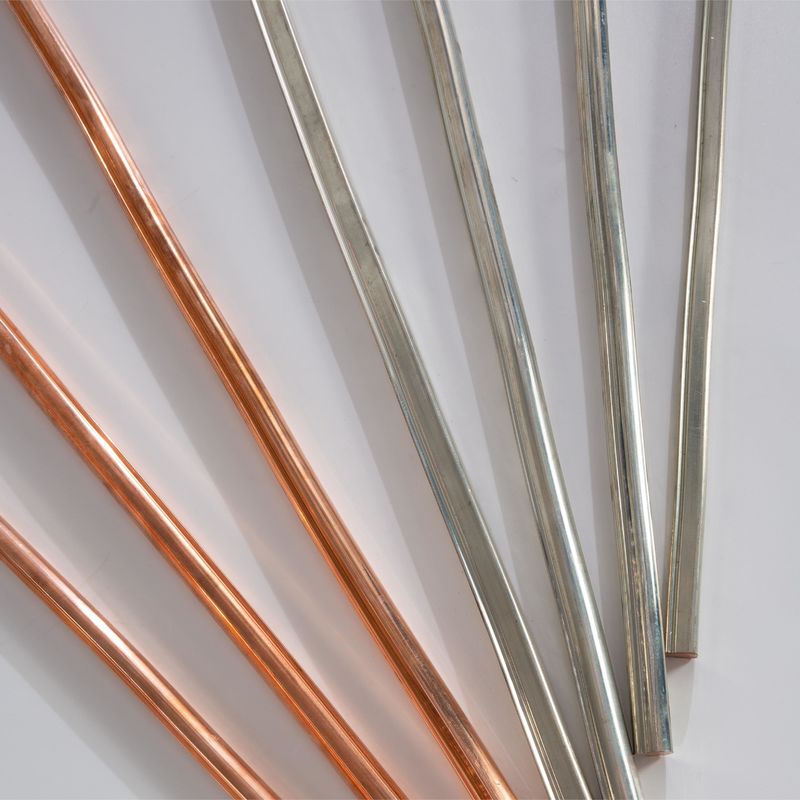

Condução de cobre e prata liga de contacto fio ferroviário elétrico
O fio de contato de cobre é um tipo de condutor elétrico feito principalmente de cobre.O fio é tipicamente fabricado em forma cilíndrica e está disponível em vários diâmetros e comprimentos para atender a diferentes aplicações.
A liga cobre-prata feita de fio de contato, resistência a altas temperaturas e condutividade é melhor, usada principalmente em velocidade na ferrovia rápida.
Railroad contact line refers to the metal contact line in the overhead contact network of the electrified railroad which is in contact with the pantograph slide plate of the locomotive and transmits the current, e é principalmente responsável por fornecer energia elétrica para a locomotiva elétrica na ferrovia eletrificada, e é um dos equipamentos-chave da ferrovia eletrificada.
Especificação do fio de contato de cobre:
EN 50149-2012 | ||||||||||||||
Materiais | Designação | Cruz nominal secção mm2 |
Resistência à tração mínima MPa |
Número mínimo carga de ruptura kN |
Percentagem de alongamento após fratura A200 |
Resistência por quilómetro ((20°C) Ω/Km |
Resistividade (20°C) Ómm2/m |
Ensaio de curvatura inversa | Torsional | Revestimento | coeficiente de temperatura | Massa do fio kg/km |
||
Min.% | Max. % | fractura completa | Massa mínima | Massa máxima | ||||||||||
Força normal cobre |
Cu-ETP Cu-FRHC Cu-HCP CuOF |
80 | 355 | 27,5 | 3 | 10 | 0,229 | ≤ 0.01777 | ≥ 6 | 5 | 3 | 0.0038 | 690 | 733 |
100 | 355 | 34,5 | 3 | 10 | 0,183 | 862 | 916 | |||||||
107 | 350 | 36,3 | 3 | 10 | 0,171 | 923 | 980 | |||||||
120 | 330 | 38,4 | 3 | 10 | 0,153 | 1035 | 1099 | |||||||
150 | 310 | 45,1 | 3 | 10 | 0,122 | 1293 | 1374 | |||||||
Alta resistência cobre e alta resistência liga de cobre-prata |
CuETP CuFRHC CuHCP CuOF CuAg0,1 |
80 | 375 | 29,1 | 3 | 8 | 0,229 | ≤ 0.01777 | ≥ 6 | 5 | 3 | 0.0038 | 690 | 733 |
100 | 375 | 36,4 | 3 | 8 | 0,183 | 862 | 916 | |||||||
107 | 360 | 37,4 | 3 | 8 | 0,171 | 923 | 980 | |||||||
120 | 360 | 41,9 | 3 | 8 | 0,153 | 1035 | 1099 | |||||||
150 | 360 | 52,4 | 3 | 8 | 0,122 | 1293 | 1374 | |||||||
Força normal liga de cobre-prata |
CuAg0,1 | 80 | 365 | 28,3 | 3 | 10 | 0,229 | ≤ 0.01777 | ≥ 6 | 5 | 3 | 0.0038 | 690 | 733 |
100 | 360 | 34,9 | 3 | 10 | 0,183 | 862 | 916 | |||||||
107 | 350 | 36,3 | 3 | 10 | 0,171 | 923 | 980 | |||||||
120 | 350 | 40,7 | 3 | 10 | 0,153 | 1035 | 1099 | |||||||
150 | 350 | 50,9 | 3 | 10 | 0,122 | 1293 | 1374 | |||||||
Magnésio de cobre liga |
CuMg0,2 CuMg0,2 (alto condutividade) |
80 | 460 | 35,7 | 3 | 10 | 0,289 | ≤ 0.02240 ≤ 0.02155 (alto condutividade ) |
≥ 6 | 5 | 3 | 0.0031 | 690 | 733 |
100 | 450 | 43,7 | 3 | 10 | 0,231 | 862 | 916 | |||||||
107 | 440 | 45,7 | 3 | 10 | 0,216 | 923 | 980 | |||||||
120 | 430 | 50,1 | 3 | 10 | 0,192 | 1035 | 1099 | |||||||
150 | 420 | 61.1 | 3 | 10 | 0,154 | 1293 | 1374 | |||||||
Magnésio de cobre liga |
CuMg0,5 | 80 | 520 | 40,4 | 3 | 10 | 0,385 | ≤ 0.02778 | ≥ 6 | 5 | 3 | 0.0027 | 690 | 733 |
100 | 510 | 49,5 | 3 | 10 | 0,286 | 862 | 916 | |||||||
107 | 500 | 51,9 | 3 | 10 | 0,268 | 923 | 980 | |||||||
120 | 490 | 57,0 | 3 | 10 | 0,239 | 1035 | 1099 | |||||||
150 | 470 | 68,4 | 3 | 10 | 0,191 | 1293 | 1374 | |||||||
Cobre de lata liga |
CuSn0,2 CuSn0,2 (alto condutividade) |
80 | 460 | 35,7 | 2 | 8 | 0,309 | ≤ 0.02395 ≤ 0.02155 (alto condutividade ) |
≥ 6 | 5 | 3 | 0.0032 | / | / |
100 | 450 | 43,7 | 2.00 | 8.00 | 0,247 | 865 | 919 | |||||||
107 | 430 | 44,6 | 2.00 | 8.00 | 0,231 | 926 | 983 | |||||||
120 | 420 | 48,9 | 2.00 | 8.00 | 0,206 | 1038 | 1103 | |||||||
150 | 420 | 61,1 | 2.00 | 8.00 | 0,165 | 1298 | 1378 |
Os produtos da série de redes de contacto ferroviárias electrificadas da empresa incluem principalmente dois tipos de produtos: fios de contacto ferroviários e cabos de rolamento.A rede de contacto ferroviário é uma importante instalação de apoio da ferrovia eletrificada, que é utilizado principalmente para transmitir energia para locomotivas elétricas de ferrovias eletrificadas.
A Jiangyin Electric Alloy Co., Ltd., anteriormente conhecida como Jiangyin Electric Alloy Factory, foi criada em 12 de junho de 1985.e vendas de produtos de apoio ferroviário de alta velocidadeOs seus principais produtos são produtos de processamento profundo de liga de cobre, incluindo fios de contacto ferroviários, cabos de carga ferroviários, barras de liga de cobre e outros componentes de cobre.
Desde a sua criação, a empresa tem-se comprometido a fornecer aos clientes produtos e serviços de liga de cobre de alta qualidade com sistemas de gestão avançados,Forte capacidade de investigação e desenvolvimento, excelente qualidade dos produtos e serviços abrangentes.
A empresa cooperou sucessivamente com as agências ferroviárias do Ministério dos Ferrovias, tais como Shanghai, Guangzhou, Pequim, Zhengzhou, Chengdu e outras agências ferroviárias;Empresas de produção de locomotivas e motores do Ministério dos Ferrovias, tais como a CRRC e as empresas nacionais de produção de motores e aparelhos elétricos, bem como empresas nacionais e internacionais conhecidas, como a Xiangtan Electric, a Dongfang Electric,Schneider Electric, Siemens, ABB, GE, etc.,estabeleceram relações estratégicas de cooperação e tornaram-se fornecedores licenciados de fios de liga de cobre e liga de cobre e fios de contato para o China Railway Group Electric Gasification Bureau.
No futuro, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
