Destacar:

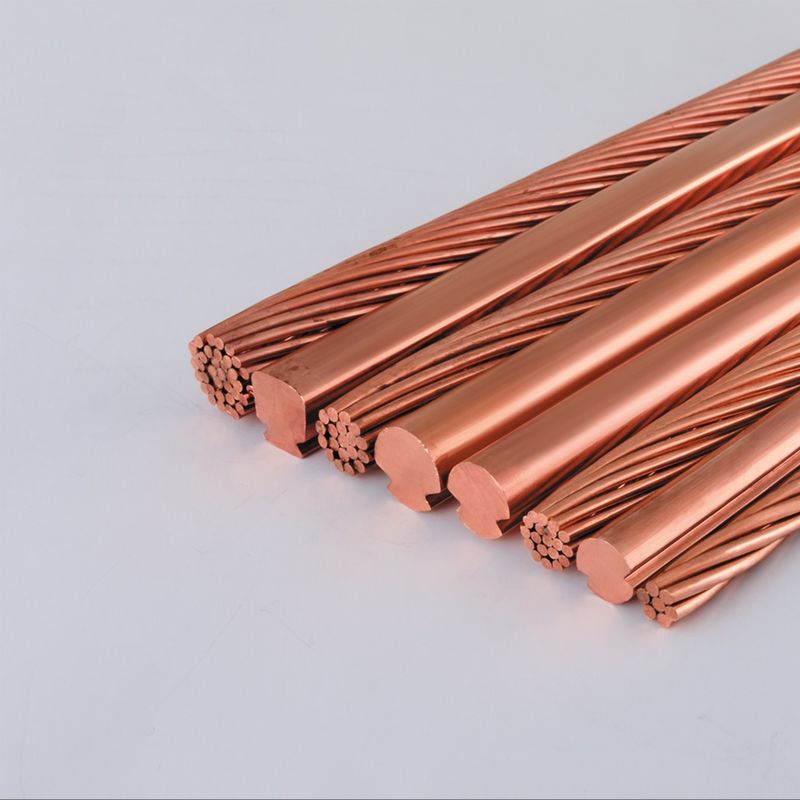

Fios de cobre de catenária resistentes à fadiga
, Ferroviário Catenário de cobre
, catenária elétrica de cobre 422MPa
Arame de catenária de cobre para ferrovias elétricas resistente à fadiga
Cabos de catenária de cobre para ferrovias elétricas com boa condutividade elétrica
O cabo de rolamento de condutor de cobre é um importante condutor para os condutores aéreos utilizados no sistema de transmissão e distribuição nas linhas de rede de contato das ferrovias eletrificadas,assumindo o duplo papel de transmissão de potência e suspensão das linhas de chute da locomotivaÉ feito principalmente de cobre, um metal altamente condutor conhecido por suas excelentes propriedades elétricas e térmicas.formando uma curva similar a um arco parabólico.
O fio condutor de cobre é projetado para transmitir grandes correntes por longas distâncias com perda mínima de energia.É comumente usado em linhas de transmissão de alta tensão para transportar eletricidade de usinas elétricas para subestações e redes de distribuiçãoO condutor é geralmente suportado por torres ou postes, e sua forma hiperbólica permite que a tensão mecânica seja distribuída uniformemente ao longo de seu comprimento.
Vantagens: Alta condutividade elétrica, forte resistência à fadiga, durabilidade à corrosão e à resistência, boa resistência à abrasão, antiderrapagem, elasticidade, não fácil de quebrar, maciez, boa estabilidade,contração prolongadaBoa dureza, boa flexibilidade.
É importante notar que o processo de fabrico de fios de catenária de cobre pode estar sujeito a normas e regulamentos específicos da indústria,Uma vez que são componentes críticos dos sistemas ferroviários eletrificadosO processo pode também variar em função dos requisitos específicos e dos parâmetros de concepção da infra-estrutura ferroviária.
Especificação do fio de contato de cobre:
| E-CU de fios de cobre |
Número nominal
cruzar
secção |
Seção transversal calculada |
Número de
fios |
Diâmetro |
Resistência à tração do fio |
Resistividade
(20°C)
Ómm2/m
|
Conductividade elétrica
(20°C) %
CACS
|
Peso |
Calculado
carga de ruptura |
| Fio |
Condutor |
Antes/MPa |
Após/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
10,80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
20,80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Fios de liga de cobre-magnésio com filamentos BZII |
Número nominal
cruzar
secção |
Seção transversal calculada |
Número de
fios |
Diâmetro |
Resistência à tração do fio |
Resistividade
(20°C)
Ómm2/m
|
Conductividade elétrica
(20°C) %
CACS
|
Peso |
Calculado
carga de ruptura |
| Fio |
Condutor |
Antes/MPa |
Após/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
10,80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
20,80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Observação: a camada exterior deve ser direitista (rotação Z)
Outros desenhos: por exemplo, normas internacionais ou especificações do cliente - a pedido
Sobre nós:
A Jiangyin Electric Alloy Co., Ltd., anteriormente conhecida como Jiangyin Electric Alloy Factory, foi criada em 12 de junho de 1985.e vendas de produtos de apoio ferroviário de alta velocidadeOs seus principais produtos são produtos de processamento profundo de liga de cobre, incluindo fios de contacto ferroviários, cabos de carga ferroviários, barras de liga de cobre e outros componentes de cobre.
Desde a sua criação, a empresa tem-se comprometido a fornecer aos clientes produtos e serviços de liga de cobre de alta qualidade com sistemas de gestão avançados,Forte capacidade de investigação e desenvolvimento, excelente qualidade dos produtos e serviços abrangentes.
A empresa cooperou sucessivamente com as agências ferroviárias do Ministério dos Ferrovias, tais como Shanghai, Guangzhou, Pequim, Zhengzhou, Chengdu e outras agências ferroviárias;Empresas de produção de locomotivas e motores do Ministério dos Ferrovias, tais como a CRRC e as empresas nacionais de produção de motores e aparelhos elétricos, bem como empresas nacionais e internacionais conhecidas, como a Xiangtan Electric, a Dongfang Electric,Schneider Electric, Siemens, ABB, GE, etc.,estabeleceram relações estratégicas de cooperação e tornaram-se fornecedores licenciados de fios de liga de cobre e liga de cobre e fios de contato para o China Railway Group Electric Gasification Bureau.
Até agora,Jiangyin Electric Alloy Co., Ltd.Obteve uma série de certificações que abrangem a gestão da qualidade ISO9001/IATF16949, a certificação do sistema de gestão ambiental ISO14001,Sistema de gestão da saúde e segurança no trabalho ISO45001, China CCC, PCCC, CRCC, CE etc.
Experiência de design rico em fabricação, processos de produção confiáveis maduros, fornecer os produtos satisfatórios para nossos clientes, fez nosso negócio em todo o país e no exterior.
No futuro, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Apoio e Serviços:
Fornecemos apoio técnico e serviços para fios de contacto de cobre, incluindo:
- Fornecer apoio técnico para a instalação e utilização de fios de contacto de cobre.
- Solução de problemas e resolução de quaisquer problemas técnicos com fios de contato de cobre.
- Fornecer aconselhamento técnico sobre a manutenção do fio de contato de cobre.
- Fornecer orientações sobre a escolha do fio de contato de cobre.
Embalagem e transporte:
Embalagem e transporte:
- O fio de contato de cobre é embalado em materiais de alta qualidade para garantir que seja entregue ao cliente em boas condições.
- O fio de contato de cobre é enviado por via aérea ou marítima de acordo com os requisitos do cliente.
- Oferecemos o número de localização assim que o fio de contacto de cobre for enviado.
