Destacar:
Cabos de catenária 100 m
, Fios de catenária de alta condutividade elétrica 100 m
, Cabos de arame cu ETP

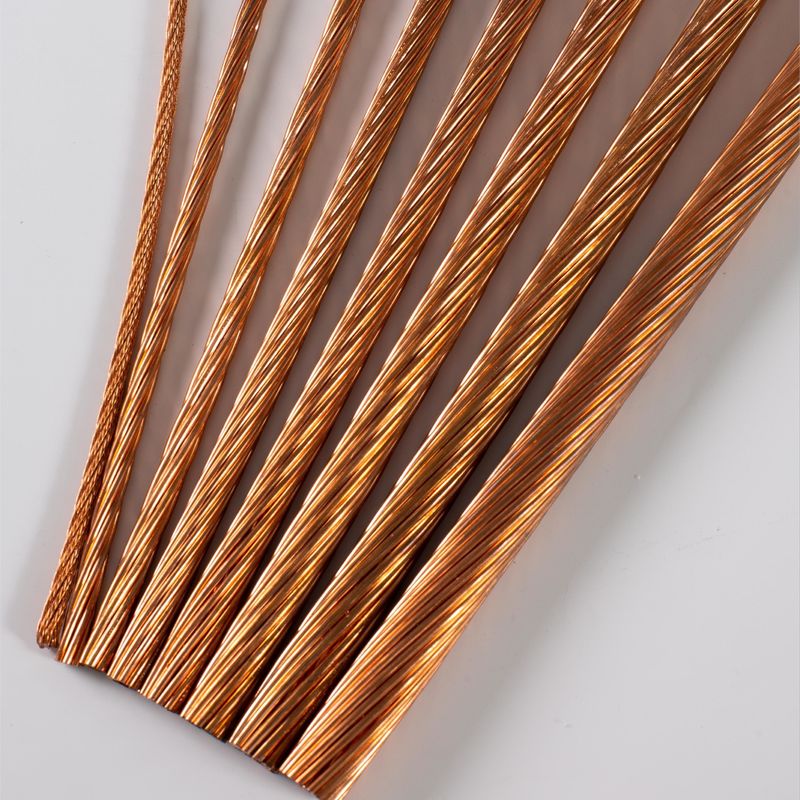

Cabos de catenária de cobre para ferrovias elétricas
Cabos de catenária de cobre para ferrovias elétricas com boa condutividade elétrica
O fio de catenária de cobre está disponível em vários tamanhos e configurações, dependendo dos requisitos específicos do sistema de transmissão de energia.O que significa que é composto por vários pequenos fios de cobre torcidos ou trançados juntos.O enxame aumenta a flexibilidade e a resistência do fio, tornando-o mais fácil de manusear durante a instalação e manutenção.
As principais vantagens da utilização de cobre para fios de catenária são a sua elevada condutividade elétrica e resistência à corrosão.O cobre tem uma das mais altas condutividades elétricas entre os metais comumente usadosAlém disso, o cobre é resistente à oxidação e tem uma boa resistência mecânica.tornando-o adequado para aplicações externas e garantindo a longevidade do fio.
Aplicação
- Ferrovias elétricas e sistemas de bonde: o fio de catenária de cobre é amplamente usado em ferrovias elétricas e sistemas de bonde para fornecer energia aos trens ou bonde.de peso não superior a 30 g/m2Os comboios ou eléctricos têm pantógrafos ou outros colectores de corrente que estabelecem contacto com o fio de cobre, permitindo a transferência de energia eléctrica para alimentar os veículos.
- Transmissão e distribuição de energia: O fio de catenária de cobre também é usado em sistemas de transmissão e distribuição de energia.O fio de cobre transporta eletricidade de alta tensão por longas distâncias das centrais elétricas para subestações ou diretamente para os consumidoresO uso de cobre garante uma baixa resistência elétrica, minimizando as perdas de energia durante a transmissão.
Especificação do fio de contato de cobre:
| E-CU de fios de cobre |
Número nominal
cruzar
secção |
Seção transversal calculada |
Número de
fios |
Diâmetro |
Resistência à tração do fio |
Resistividade
(20°C)
Ómm2/m
|
Conductividade elétrica
(20°C) %
CACS
|
Peso |
Calculado
carga de ruptura |
| Fio |
Condutor |
Antes/MPa |
Após/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
10,80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
20,80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Fios de liga de cobre-magnésio com filamentos BZII |
Número nominal
cruzar
secção |
Seção transversal calculada |
Número de
fios |
Diâmetro |
Resistência à tração do fio |
Resistividade
(20°C)
Ómm2/m
|
Conductividade elétrica
(20°C) %
CACS
|
Peso |
Calculado
carga de ruptura |
| Fio |
Condutor |
Antes/MPa |
Após/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
10,80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
20,80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Observação: a camada exterior deve ser direitista (rotação Z)
Outros desenhos: por exemplo, normas internacionais ou especificações do cliente - a pedido
