Destacar:
Sistema de arame catenário nu
, Sistema de fio de catenária de condutividade elétrica de cobre
, Cabos de catenária para incêndio
Fabricante de cabos de cobre nu
O fio de catenária superior, também conhecido como fio de carrinho ou fio de linha aérea, é um tipo especializado de condutor elétrico usado em ferrovias e sistemas de bondes elétricos.Ele serve como o fio de contato aéreo que fornece energia para os veículos que circulam nos trilhos.

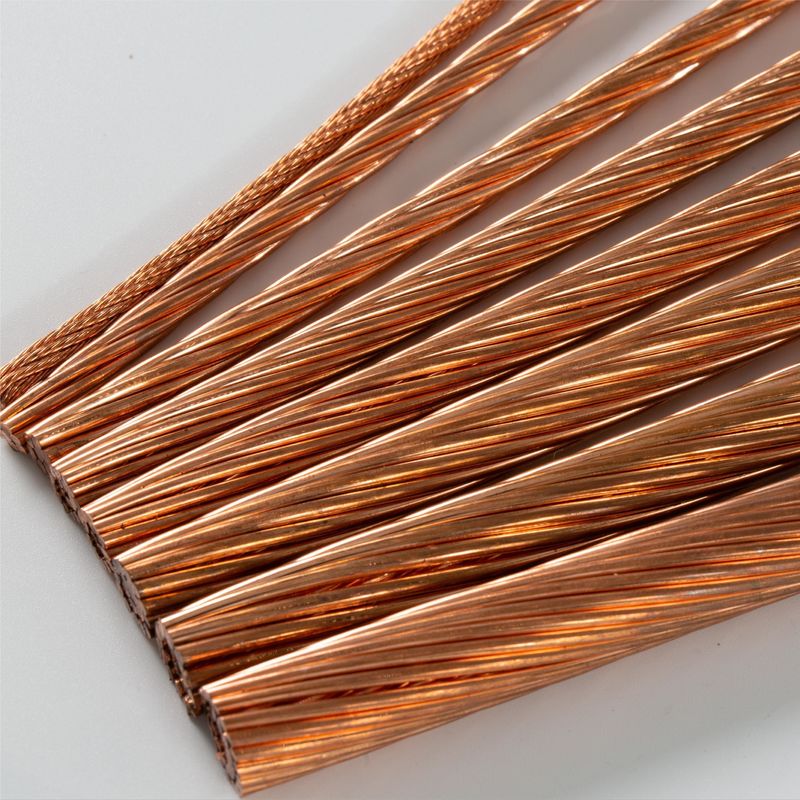

O fio de catenária de cobre é tipicamente feito de cobre de alta pureza devido à sua excelente condutividade elétrica.É fabricado em forma cilíndrica e está disponível em vários diâmetros para acomodar os requisitos específicos do sistema ferroviário.
O fio é instalado sobre a cabeça, suspensa de estruturas de apoio, tais como postes ou pórticos.que formam uma via contínua para a transferência de energia elétrica para os comboios ou bondesO fio é mantido apertado e posicionado a uma altura específica para assegurar o contacto adequado com os colectores de corrente montados nos veículos.
O fio de catenária de cobre é amplamente usado em vários outros departamentos por causa de seu desempenho ideal.
- Ferrovias elétricas e sistemas de bonde: o fio de catenária de cobre é amplamente usado em ferrovias elétricas e sistemas de bonde para fornecer energia aos trens ou bonde.de peso não superior a 30 g/m2Os comboios ou eléctricos têm pantógrafos ou outros colectores de corrente que estabelecem contacto com o fio de cobre, permitindo a transferência de energia eléctrica para alimentar os veículos.
- Transmissão e distribuição de energia: O fio de catenária de cobre também é usado em sistemas de transmissão e distribuição de energia.O fio de cobre transporta eletricidade de alta tensão por longas distâncias das centrais elétricas para subestações ou diretamente para os consumidoresO uso de cobre garante uma baixa resistência elétrica, minimizando as perdas de energia durante a transmissão.
- Equipamentos e aparelhos elétricos: O fio de contato de cobre é utilizado em vários equipamentos e aparelhos elétricos.e outros dispositivos em que uma ligação elétrica fiável é crucialA elevada condutividade do cobre e a sua resistência à corrosão tornam-no uma escolha ideal para estas aplicações.
Especificação do fio de contato de cobre:
| E-CU de fios de cobre |
Número nominal
cruzar
secção |
Seção transversal calculada |
Número de
fios |
Diâmetro |
Resistência à tração do fio |
Resistividade
(20°C)
Ómm2/m
|
Conductividade elétrica
(20°C) %
CACS
|
Peso |
Calculado
carga de ruptura |
| Fio |
Condutor |
Antes/MPa |
Após/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
10,80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
20,80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Fios de liga de cobre-magnésio com filamentos BZII |
Número nominal
cruzar
secção |
Seção transversal calculada |
Número de
fios |
Diâmetro |
Resistência à tração do fio |
Resistividade
(20°C)
Ómm2/m
|
Conductividade elétrica
(20°C) %
CACS
|
Peso |
Calculado
carga de ruptura |
| Fio |
Condutor |
Antes/MPa |
Após/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
10,80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
20,80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Observação: a camada exterior deve ser direitista (rotação Z)
Outros desenhos: por exemplo, normas internacionais ou especificações do cliente - a pedido
Sobre nós:
A Jiangyin Electric Alloy Co., Ltd., anteriormente conhecida como Jiangyin Electric Alloy Factory, foi criada em 12 de junho de 1985.e vendas de produtos de apoio ferroviário de alta velocidadeOs seus principais produtos são produtos de processamento profundo de liga de cobre, incluindo fios de contacto ferroviários, cabos de carga ferroviários, barras de liga de cobre e outros componentes de cobre.
Desde a sua criação, a empresa tem-se comprometido a fornecer aos clientes produtos e serviços de liga de cobre de alta qualidade com sistemas de gestão avançados,Forte capacidade de investigação e desenvolvimento, excelente qualidade dos produtos e serviços abrangentes.
A empresa cooperou sucessivamente com as agências ferroviárias do Ministério dos Ferrovias, tais como Shanghai, Guangzhou, Pequim, Zhengzhou, Chengdu e outras agências ferroviárias;Empresas de produção de locomotivas e motores do Ministério dos Ferrovias, tais como a CRRC e as empresas nacionais de produção de motores e aparelhos elétricos, bem como empresas nacionais e internacionais conhecidas, como a Xiangtan Electric, a Dongfang Electric,Schneider Electric, Siemens, ABB, GE, etc.,estabeleceram relações estratégicas de cooperação e tornaram-se fornecedores licenciados de fios de liga de cobre e liga de cobre e fios de contato para o China Railway Group Electric Gasification Bureau.
Até agora,Jiangyin Electric Alloy Co., Ltd.Obteve uma série de certificações que abrangem a gestão da qualidade ISO9001/IATF16949, a certificação do sistema de gestão ambiental ISO14001,Sistema de gestão da saúde e segurança no trabalho ISO45001, China CCC, PCCC, CRCC, CE etc.
Experiência de design rico em fabricação, processos de produção confiáveis maduros, fornecer os produtos satisfatórios para nossos clientes, fez nosso negócio em todo o país e no exterior.
No futuro, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Apoio e Serviços:
Fornecemos apoio técnico e serviços para fios de contacto de cobre, incluindo:
- Fornecer apoio técnico para a instalação e utilização de fios de contacto de cobre.
- Solução de problemas e resolução de quaisquer problemas técnicos com fios de contato de cobre.
- Fornecer aconselhamento técnico sobre a manutenção do fio de contato de cobre.
- Fornecer orientações sobre a escolha do fio de contato de cobre.
Embalagem e transporte:
Embalagem e transporte:
- O fio de contato de cobre é embalado em materiais de alta qualidade para garantir que seja entregue ao cliente em boas condições.
- O fio de contato de cobre é enviado por via aérea ou marítima de acordo com os requisitos do cliente.
- Oferecemos o número de localização assim que o fio de contacto de cobre for enviado.
